A szoláris egységekben együtt találhatóak meg mindazon szerelvények amelyek a napkollektoros rendszer működéséhez szükségesek. Mindenekelőtt a keringtető szivattyú, visszacsapó és elzáró szerelvények, nyomás- és hőmérők, a biztonsági szelep és csatlakozó a tágulási tartályhoz valamint töltő-ürítő csapok. Egyes típusokban található térfogatáram mérő (rotaméter) és légtelenítő edény is. Mindez polisztirol hőszigetelésben, esztétikus, kompakt kivitelben. |

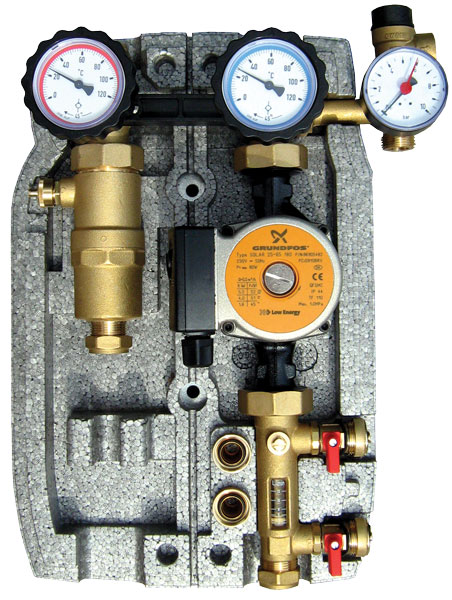

SE SB ST 6m és SE SB ST 7m
Komplett, hőszigetelt szoláris szerelési egység szivattyús keringetésű, zárt, nyomás alatti napkollektoros rendszerekhez,
2-12 és 4-28 l/perc térfogatáramig
- Grundfos UPS Solar 25-65 (6m típus) és Wilo ST25/7 (7m típus) energiatakarékos keringető szivattyú.
- Esztétikus, két félből álló, keményhabból készült hőszigetelő burkolat.
- Térfogatáram mérő rotaméter 2-12 liter/perc ill. 4-28 liter/perc mérési tartománnyal.
- Nagy méretű, a meleg ágba beépített légtelenítő edény, kézi légtelenítő csappal.
- Golyós elzáró szerelvénybe épített rugós visszacsapó-szelep ez előremenő és a visszatérő ágban is.
- Hőmérő az előremenő és a visszatérő ág hőmérsékletének mérésére.
- Az átöblítést lehetővé tevő töltő és ürítő golyóscsapok.
- 6 bar nyitónyomású, “solar” kivitelű biztonsági szelep.
- Falra csavarozható tágulási tartály tartó konzol.
- Rozsdamentes acél flexibilis cső a tágulási tartály bekötéséhez.
- Kettős visszacsapószelepes tágulási tartály csatlakozó, ami lehetővé teszi a tágulási tartály cseréjét a rendszer leürítése nélkül.
- 10 bar méréshatárú nyomásmérő.
22x1 mm méretű, roppantógyűrűs csatlakozások.
SE SB szivattyús ág
- Grundfos UPS Solar 25-65 energiatakarékos keringető szivattyú.
- Esztétikus, két félből álló, keményhabból készült hőszigetelő burkolat.
- Térfogatáram mérő rotaméter 2-12 liter/perc ill. 4-28 liter/perc mérési tartománnyal.
- Szivattyúházba épített légtelenítő edény, kézi légtelenítő csappal.
- Golyós elzáró szerelvénybe épített rugós visszacsapó-szelep.
- Hőmérő
- Az átöblítést lehetővé tevő töltő és ürítő golyóscsapok.
- 6 bar nyitónyomású, “solar” kivitelű biztonsági szelep.
- 10 bar méréshatárú nyomásmérő.
22x1 mm méretű, roppantógyűrűs csatlakozások.
